ZZ-120 Konténerbe rakodó gabonarakodó
Gyorsan berakod gabonát és darát bármilyen konténerbe és kocsiba. Rakodóképessége akár 120 tonna óránként.
A gabona repülési hatótávja 20 méter, magassága 9 méter, és 1 perc alatt állítható. A ZZ-120 gabonarakodó 360 fokban elforgatható.
Ez lehetővé teszi a gabona és egyéb ömlesztett rakományok tetszőleges hosszúságú és magasságú kocsikba és konténerekbe történő berakását.
A ZZ-120 gabonarakodó egy támasztékkal és villanymotorral ellátott trimmerből, egy speciális trimmercsőből és egy vezérlőpanelből áll. A villamosenergia-fogyasztás 1 tonna gabona berakásakor mindössze 0,046 kWh. A vezérlőpultba kiegészítésképpen frekvenciaváltó is beépíthető, amely további lehetőségeket biztosít a gabona röpítési tartományának és magasságának szabályozására.
A FulFiller konténerrakodó rendszerrel ellentétben a ZZ-120 gabonarakodót nem kell targoncával közvetlenül magára a konténerre akasztani. A ZZ-120 kocsi- és konténerrakodót általában raktárra vagy felvonóoszlopra szerelt tartón rögzítik. Ez azt jelenti, hogy a ZZ-120 konténerrakodó használata sokszorta egyszerűbb és olcsóbb, mint a FulFiller rakodórendszer.

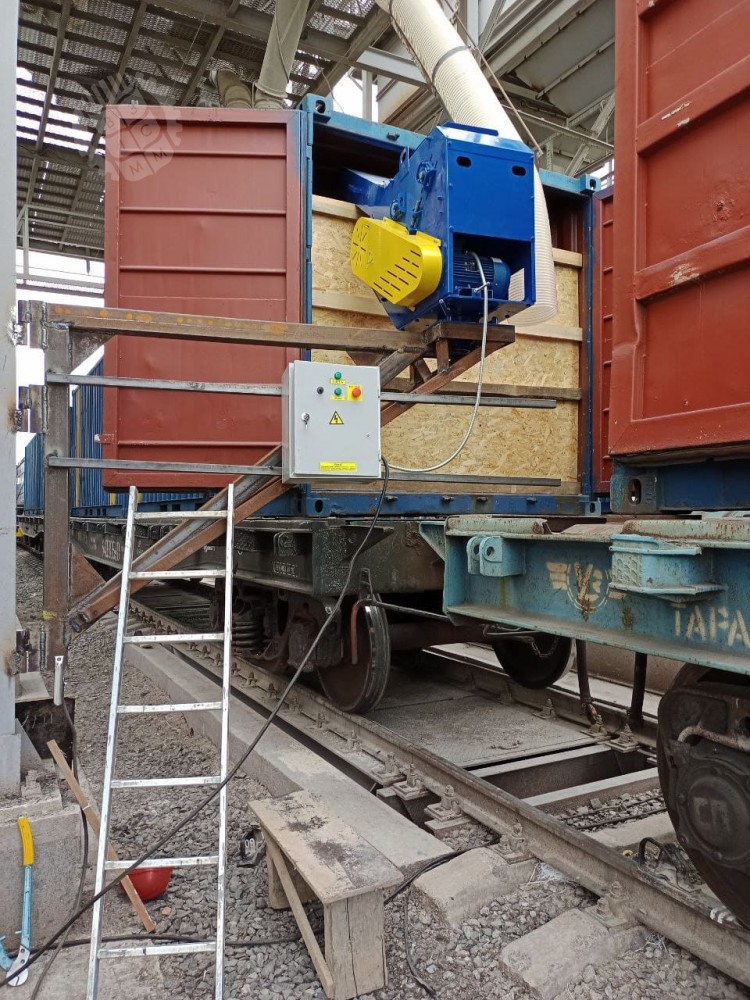

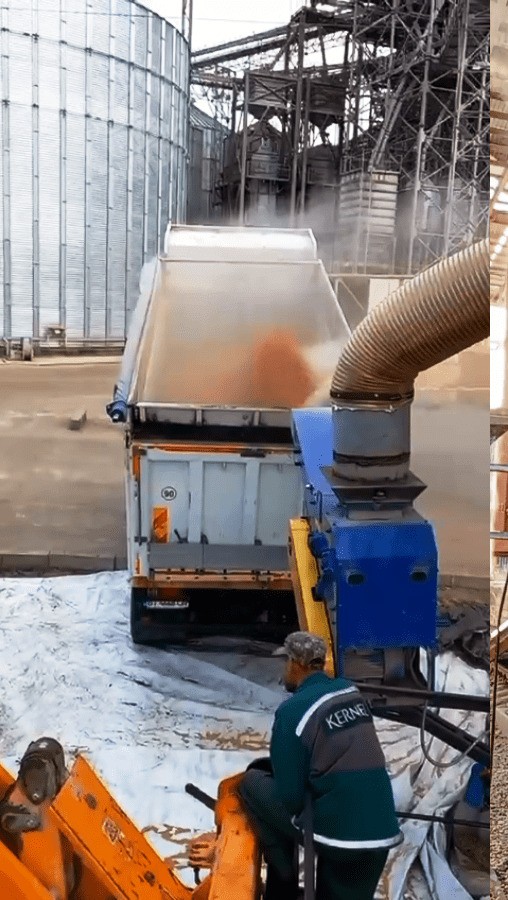

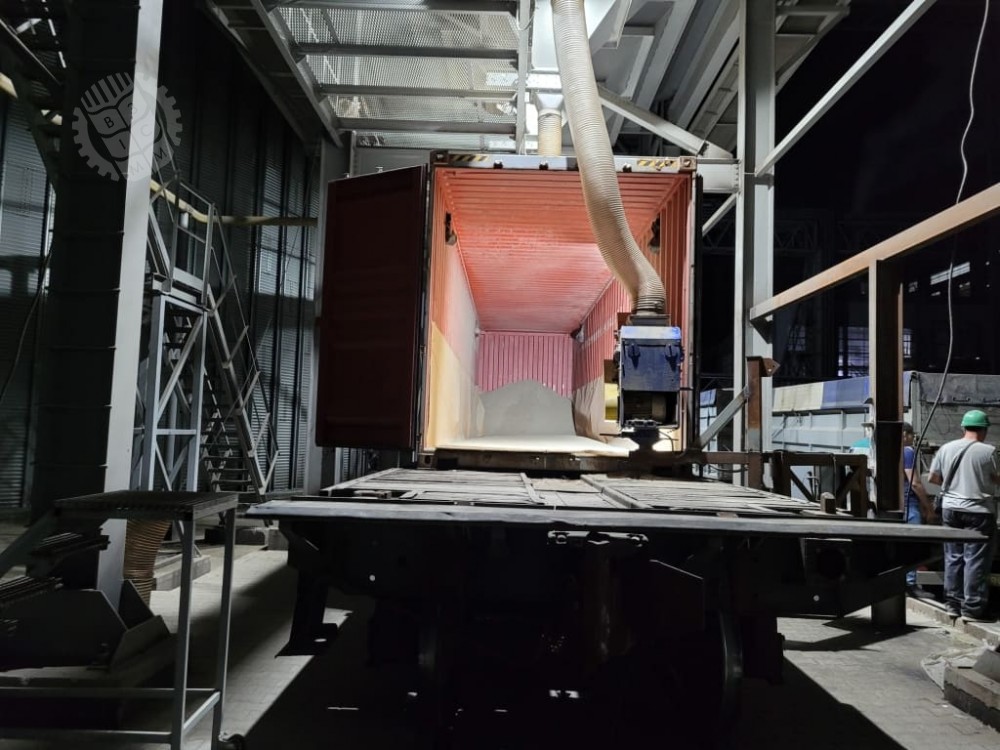

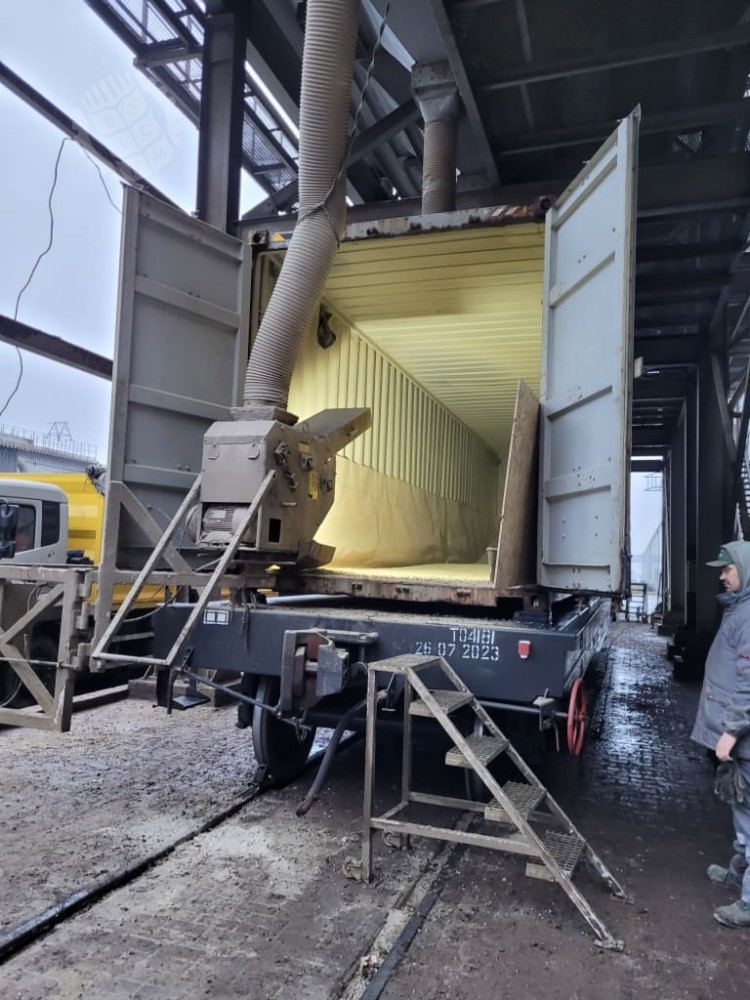

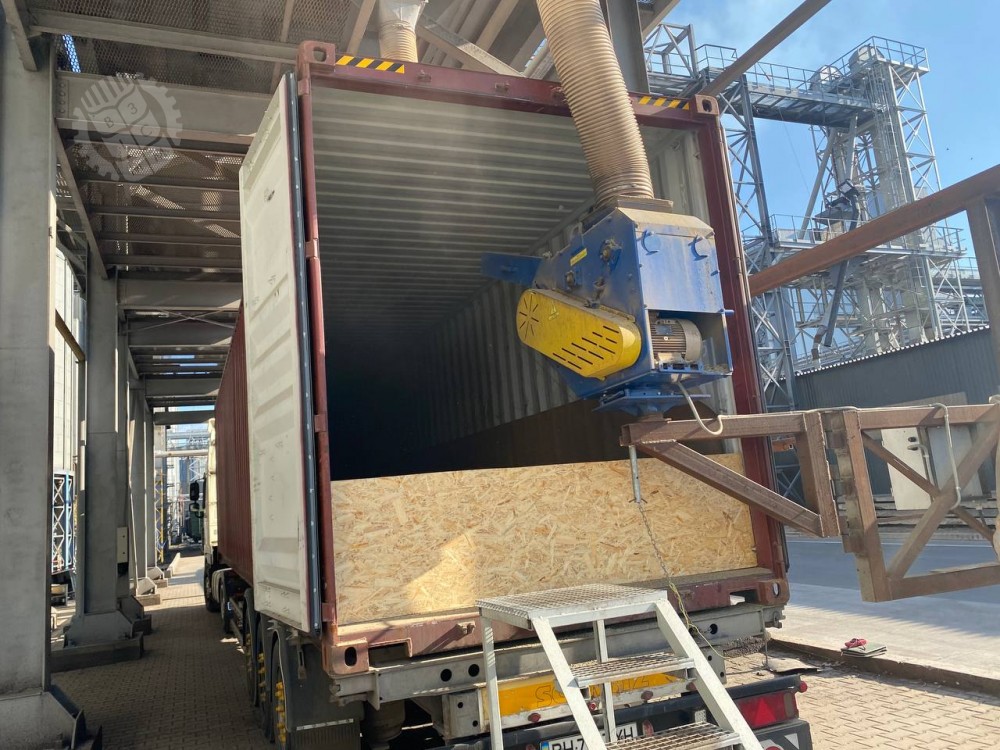

A ZZ-120-at sikeresen használják konténerek, teherautókra és vasúti peronokra történő rakodására. Ezenkívül a ZZ-120-as rakodógéppel teherautókat is megrakhat gabonával a gabonatárolókban.
A ZZ-120 gabonarakodó kiváló rendszer a gabona gyors vasúti kocsikba és konténerekbe való rakodására.
MŰSZAKI ADATOK
| Teljesítménye, tonna/ óra | 120-ig, gabonafélétől függően |
| A gabona repülési magassága, m | 9-ig (állítható) |
| Gabona repülési tartománya, m | 20-ig (állítható) |
| Beépített teljesítmény, kW | 5,5 |
| Súly, kg | 297-ig |
| Hálózati feszültség, V | 220-390 |
| Villamosenergia-fogyasztás kWh/t | 0,046 |
MŰKÖDÉSI ELV
A ZZ-120 gabonarakodó fő része a PZM-120 gabonaszóró trimmer
A trimmer a következő tartozékokkal van felszerelve:
- betöltő tölcsér, amelyen keresztül a gabona bejut a trimmerbe;
- egy speciális cső, amelyen keresztül a gabonát kirakodják a trimmerből a tartályba.

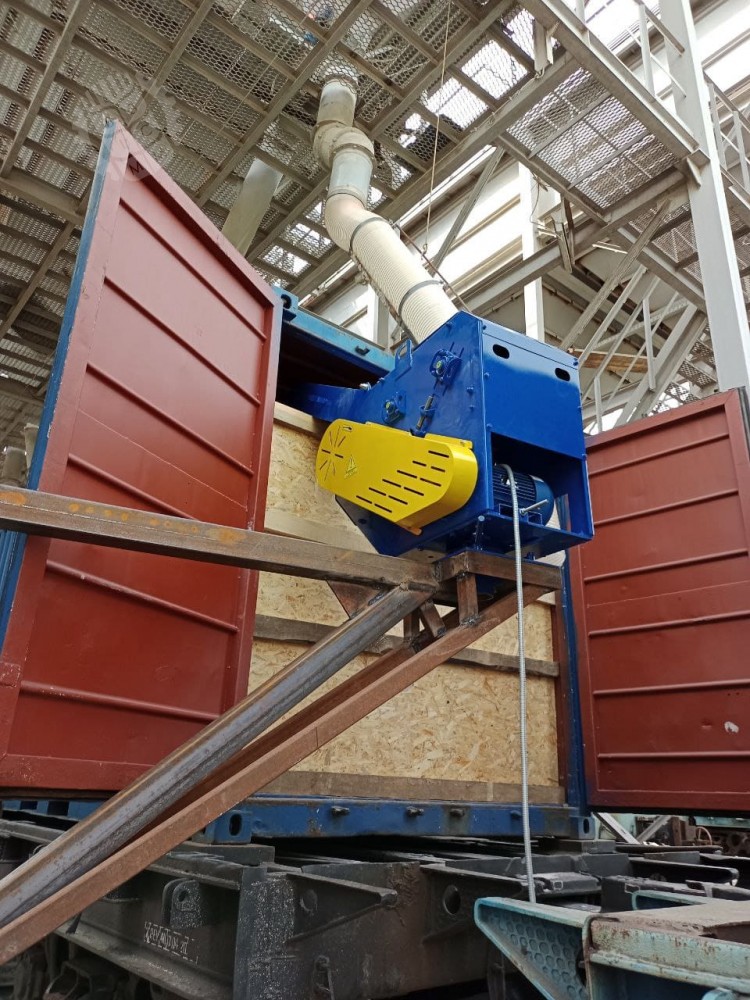

A trimmer egy speciális alaplapra van felszerelve, amely rögzíti a trimmer helyzetét (tartozék). Az alaplap speciális kialakítású, amely lehetővé teszi a trimmer 360 fokos elforgatását.
A trimmer alaplemezét közvetlenül az ügyfél telephelyén kell felszerelni egy fémoszlopra vagy bármilyen megfelelő rögzítésre.
A tárológaratból származó gabona bejut a trimmer adagolótölcsérébe. A trimmer a gabonát vagy más ömlesztett anyagot egy speciális csövön keresztül löki ki a tartályba.
1 perc alatt a trimmer cső és (vagy) trimmer helyzetének megváltoztatásával a dolgozó megváltoztathatja a konténerbe vagy pótkocsiba történő gabona betöltés irányát és magasságát.
A ZZ-120 konténerrakodó be- és kikapcsolása a rakodó mellé szerelt kezelőpanelről történik (a szállítókészlet tartalmazza).
ELŐNYÖK
A ZZ-120 gabonarakodó fő előnyei:
- magas termelékenység – akár 120 tonna óránként;
- minimális villamosenergia-fogyasztás – átlagosan 0,046 kWh/t;
- sokoldalúság – alkalmas bármilyen tartály betöltésére bármilyen gabonával, napraforgóliszttel, granulátummal, pellettel stb.;
- a konténerbe töltött gabona és egyéb ömlesztett anyagok gondos kezelése;
- a gabona repülési magasságának és tartományának megváltoztatása mindössze 1 perc alatt történik;
- gyors telepítés bármilyen megfelelő támasztékra;
- a FulFiller konténerrakodó rendszerrel ellentétben a ZZ-120 gabonarakodót nem kell közvetlenül a konténerre akasztani rakodógép segítségével;
- a ZZ-120 gabonarakodó 360 fokkal el tud fordulni a tengelye körül, amely lehetővé teszi 2 konténer váltott rakodását anélkül, hogy a konténereket mozgatni kellene;
- speciális lehúzók jelenléte, ami felgyorsítja a gumiszalag cseréjének folyamatát a trimmerben;
- frekvenciaváltó felszerelésének lehetősége a szalag forgási sebességének zökkenőmentes beállításához a trimmerben.
